Radiell vs. aksial låsing i presisjonslåsemuttere: kvantifisere forskjellene i vibrasjonsmotstand og forspenningsretensjon
I presisjonsmontasjer som høyhastighetsspindler, kuleskruer og lagerforspenningssystemer er valget av låsemekanisme for presisjonslåsemuttere avgjørende for langsiktig pålitelighet. To primære design dominerer markedet: radiell låsing (ved hjelp av radielle innlegg eller knagger) og aksial låsing (ved bruk av elastisk deformasjon av segmenterte tråder). Mens begge gir anti-løsende funksjonalitet, er ytelsen deres under sykliske tverrgående belastninger betydelig forskjellig. Denne artikkelen kvantifiserer disse forskjellene basert på etablert forskning og industridata.
1. Oversikt over låsemekanismen
Tabellen nedenfor oppsummerer designprinsippene for radielle og aksiale låsesystemer.
| Parameter | Radiallåsing (f.eks. ZM, YSR) | Aksial låsing (f.eks. AM, YSF, YSK) |
|---|---|---|
| Låsemetode | Radialt virkende låsepinner eller messinginnsatser skjærer gjengeboringen; sikret med stiftskruer. Pinnene griper inn i akselens gjengeflanker. | Segmenter av mutteren er elastisk deformert via aksiale stiftskruer. Gjengeflankene presses mot akseltråden og skaper friksjon. |
| Aksial utløpsnøyaktighet | Typisk ≤ 0,005 mm (maskinbearbeidet) eller ≤ 0,002 mm (jord) | sammenlignbare; låsing påvirker ikke forholdet ansikt til tråd |
| Aksialt plassbehov | Tynnere profil tilgjengelig (f.eks. YSR-serien) | Standard profil; aksial låsing krever mer mutterhøyde |
| Støtbelastningsmotstand | Bra; herdede innsatser (HRC 28-32) motstår slitasje | Utmerket; elastisk deformasjon absorberer og fordeler støtbelastninger |
2. Kvantitativ ytelse under sykliske tverrgående belastninger
Anti-løsningsytelsen til låsemuttere er strengest evaluert under sykliske tverrgående belastninger, som er kjent for å være den primære driveren for selvløsing av bolter. Forskning har fastslått at tap av forhåndsbelastning og mikroslip mellom engasjerte tråder er de viktigste feilindikatorene.
- Oppbevaringshastighet for forhåndslast: Under identiske start- og tverrbelastningsforhold kan en standardmutter bare beholde 60–70 % av den opprinnelige forspenningen etter gjentatte sykluser. I motsetning til dette har høyytelses låsemuttere vist gjenværende forspenningsforhold på i gjennomsnitt 91,5 % etter 1500 tverrgående vibrasjonssykluser.
- Mikroslipatferd: Sykliske tverrgående belastninger induserer mikroslip ved trådgrensesnittet. Mens standardmuttere viser irreversibel akkumulering av mikroslip som fører til progressivt tap av forspenning, viser avanserte låsedesign en sterk "gjenoppretting"-karakteristikk – forhåndsbelastning og mikroslip går nesten tilbake til sine opprinnelige nivåer når tverrbelastningen går tilbake til null.
- Designstivhet: Evnen til å opprettholde stabil designstivhet under dynamiske vibrasjoner er et avgjørende trekk ved presisjons låsemuttere . Spesielt radiallåsende design er konstruert for å opprettholde stivheten samtidig som de gir effektiv anti-løsning, noe som gjør dem egnet for presisjonsfestesystemer i maskinverktøy og romfartsapplikasjoner.
3. Sammenlignende analyse: Radiell vs. aksial låsing
Mens direkte head-to-head testdata for radielle vs. aksiale presisjonslåsemuttere er begrenset, er den følgende komparative analysen basert på tilgjengelige industridata og etablerte mekaniske prinsipper.
| Ytelsesberegning | Radiallåsing (f.eks. ZM/YSR) | Aksial låsing (f.eks. AM/YSK) |
|---|---|---|
| Forhåndsbelastningsretensjon (tverrbelastning) | Bra; den lokaliserte kontakten til låsepinnene gir jevn friksjon. Imidlertid kan knagger være utsatt for slitasje over mange sykluser. | Glimrende; den 360° elastiske deformasjonen skaper jevn trådflankekontakt, fordeler belastninger og gir overlegen motstand mot mikroskli. |
| Motstand mot sjokkbelastning | Bra; men sjokkbelastninger kan forårsake lokal belastning på låsepinnene eller -innsatsene. | Overlegen; den elastiske deformasjonen fungerer som et dempende element og absorberer støtbelastninger uten permanent deformasjon. |
| Gjenbrukbarhet | Fullt gjenbrukbar; låsepinner er robuste og beholder sin geometri. | Fullt gjenbrukbar hvis strammet jevnt; ujevn tiltrekking kan forårsake segmentdeformasjon. |
| Aksial utløpseffekt | Ingen innvirkning; låsemekanismen påvirker ikke presisjonen til endeflaten. | Ingen innvirkning; låsemetoden påvirker ikke aksial utløpsnøyaktighet. |
| Plassbegrensninger | Foretrukket for bruk med tynne profiler der aksial plass er begrenset. | Krever standard mutterhøyde; ikke egnet for design med svært plassbegrensede design. |
4. Rollen til første forhåndsinnlasting
Forskning på bolteløsning under tverrgående belastninger har identifisert en kritisk parameter som påvirker begge mekanismene: det innledende forspenningsnivået. Høyere innledende forhåndsbelastning har vist seg å forbedre oppbevaringen av forhåndsbelastningen betydelig.
- Forhåndsinnlastningsstørrelseseffekt: Når initial forspenning økes fra 60 kN til 120 kN, er gjenværende forspenningsprosent under sykliske tverrbelastninger betydelig høyere. Dette er fordi høyere forhåndsbelastning reduserer mikroslipet ved trådgrensesnittet.
- Praktisk implikasjon: For både radial- og aksiallåsedesign, vil det å sette den innledende forspenningen så høyt som applikasjonen tillater, forbedre anti-løsningsytelsen. Begge designene drar like godt nytte av dette prinsippet, men aksiallåsedesign med mer jevn gjengekontakt kan oppnå litt bedre resultater ved tilsvarende forspenningsnivåer.
5. Produksjons- og kvalitetsperspektiv
Presisjonen og konsistensen til låsemekanismen, enten radial eller aksial, er avgjørende for å sikre pålitelig ytelse. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) er et familieeid foretak under SEA Monies Metal Co., Ltd., som arver 20 års familieerfaring og kvalitetsarv innen metallproduksjon. Med Shengzhao Metals sterke produksjonskapasitet og fordeler i forsyningskjeden, spesialiserer vi oss på FoU, produksjon og globalt salg av metallprodukter av høy kvalitet. Ved å følge familiens streben etter presisjon, streng arbeidsinnstilling og langsiktig forpliktelse, leverer vi stabile og pålitelige produkter og tjenester til kunder over hele verden.
Ved å utnytte fabrikkens robuste FoU- og produksjonsevner, spesialiserer vi oss på høyfaste nagler, bolter, muttere, skiver, pinner, skruer og ulike ikke-standard tilpassede deler. Vårt produktspekter dekker materialer inkludert rustfritt stål, legert stål, aluminiumslegering, kobber og spesiallegeringer, ved å bruke prosesser som kald hodesmiing, varmsmiing og CNC-maskinering. Produktene våre eksporteres til over 25 land, og betjener mer enn 200 kunder.
Chance & Union er forpliktet til å sømløst koble "Produsert i Kina" med det internasjonale markedet, og gi globale kunder one-stop-festeløsninger fra FoU til masseproduksjon gjennom profesjonell teknologi og eksepsjonell kvalitet. For presisjonslåsemuttere tilbyr vi full material- og ytelsesdokumentasjon, inkludert testrapporter for aksial utløp og materialhardhetsverifisering i henhold til HRC 28–32-standarder.
6. Ofte stilte spørsmål (FAQ)
- Q1: Hvilken låsemekanisme – radiell eller aksial – gir bedre vibrasjonsmotstand for høyhastighets spindelapplikasjoner?
A: Aksiallåsing gir generelt overlegen vibrasjonsmotstand fordi den skaper jevn 360° kontakt langs gjengeflankene, fordeler belastningene jevnt og reduserer mikroslip. Radiallåsing er mer egnet for bruk med tynne profiler der aksial plass er begrenset, men kan være mer utsatt for slitasje under vedvarende vibrasjoner med høy amplitude. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) kan anbefale det optimale designet basert på din spesifikke vibrasjonsprofil og plassbegrensninger. - Q2: Hvor mange ganger kan en presisjonslåsemutter gjenbrukes uten at det går på bekostning av ytelsen?
A: Presisjonslåsemuttere er utformet for å kunne gjenbrukes flere ganger hvis de håndteres riktig. For aksiale låsemuttere, sørg for at stiftskruene er strammet jevnt på kryss og tvers for å forhindre segmentdeformasjon. For radielle låsemuttere, inspiser låsepinnene eller -innsatsene for slitasje før gjenbruk. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) gir veiledning om gjenbruk ved hver forsendelse. - Spørsmål 3: Påvirker den innledende forspenningen anti-løsningsytelsen til låsemutteren?
A: Ja. Forskning har vist at høyere innledende forhåndsbelastning forbedrer forspenningsretensjonen betydelig under sykliske tverrgående belastninger ved å redusere mikroslipet ved gjengegrensesnittet. Forspenningen må imidlertid ikke overstige materialets flytegrense. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) kan gi anbefalte forhåndsbelastningsområder for din spesifikke applikasjon.
Varmgalvaniserte sekskantmuttere: Hvorfor er det rådende dreiemomentet 30–50 % lavere enn fosfatoljede muttere – gjengeinterferens eller overflatesmøring?
Varmgalvanisert (HDG) låse sekskantmuttere har konsekvent lavere gjeldende dreiemoment enn fosfatbelagte og oljede nøtter med samme spesifikasjon. Denne reduksjonen, typisk i området 30–50 %, er ikke et tegn på dårligere kvalitet, men en direkte konsekvens av beleggets fysiske og tribologiske egenskaper. De to primære forklaringene er trådinterferens forårsaket av sinkbeleggets tykkelse, og overflatesmøring som følge av de iboende friksjonsegenskapene til HDG-belegget og fraværet av et smøremiddel.
1. Mekanismesammenligning: Trådinterferens vs. overflatesmøring
Følgende tabell sammenligner de to primære mekanismene som bidrar til reduksjonen i gjeldende dreiemoment for HDG-sekskantmuttere.
| Parameter | Trådinterferens (beleggtykkelse) | Overflatesmøring (friksjonskoeffisient) |
|---|---|---|
| Fysisk mekanisme | Varmgalvaniseringsprosessen legger et lag av sinklegering til alle overflater av mutteren. På innvendige gjenger reduserer dette den mindre diameteren og endrer gjengeprofilen, og skaper en interferenspasning med den sammenfallende bolten. Standard praksis er å tappe muttere overdimensjonert etter galvanisering for å imøtekomme denne oppbyggingen. | Sinkbelegget til en HDG-mutter har en høy friksjonskoeffisient når den brukes uten smøremiddel. I motsetning til dette er et fosfatbelegg svært porøst og absorberer olje, noe som gir en lavfriksjonsgrensesnitt mellom gjengene. |
| Primært bevis | Typisk HDG-beleggtykkelse varierer fra 1,8 til 3,5 mils (0,045 til 0,09 mm) per side. For en mutter som bankes etter galvanisering, gjenopprettes gjengeklaringen. Hvis den ikke overtappes, reduserer gjengeinterferens den effektive stigningsdiameteren og kan føre til monteringsvansker. Imidlertid er det rådende dreiemomentet ikke bare en funksjon av interferens - hvis mutteren overtappes, er interferensen minimal. | Bransjedata viser at friksjonskoeffisienten for varmgalvanisert stål uten smøring er ≥0,30 . Til sammenligning faller en fosfatbelagt og oljet overflate i en lavere friksjonsklasse (0,08–0,16 for fosfatolje). Fosfatbelegg er spesielt utviklet for å holde på olje, redusere friksjon og gi konsistente dreiemoment-spenningsforhold. Den høye friksjonen til HDG-overflater betyr at mindre av det påførte dreiemomentet omdannes til klembelastning, og mer absorberes ved å overvinne gjengefriksjonen. |
| Påvirkningsfaktorer | Ensartet beleggtykkelse, gjengeklasse på bolten (f.eks. 6g for kompatibilitet med 6H-muttere), og metoden for muttertapping (før vs. etter galvanisering) . Muttere er vanligvis galvanisert som emner og deretter banket overdimensjonert for å imøtekomme belegget. | Tilstedeværelse av smøremidler, overflateruhet og type belegg. Smurte HDG-muttere (med MoS₂ eller voks) kan oppnå friksjonskoeffisienter så lave som 0,04–0,16 . Tørre HDG-overflater er i høyeste friksjonsklasse (≥0,30). |
| Kvantifisert innvirkning på rådende dreiemoment | Hvis mutteren bankes til riktig overdimensjon etter galvanisering, er innvirkningen på rådende dreiemoment minimal. Men hvis mutteren ikke er tilstrekkelig overtappet, kan interferensen øke momentet som kreves for å kjøre mutteren nedover bolten betydelig, men dette er en separat effekt fra reduksjonen i rådende dreiemoment etter montering. | The high friction of a dry HDG surface (≥0.30) compared to a phosphate-oiled surface (0.08–0.16) explains the 30–50% reduction in effective prevailing torque. The locking element of the nut (e.g., nylon insert or deformed threads) must overcome not only its own locking force but also the friction of the coating. On a low-friction surface, the locking mechanism provides a higher proportion of the total prevailing torque. |
| Mitigation Strategy | Use nuts that are tapped to the correct oversize after galvanizing, per ASTM A563. Ensure the bolt thread class (e.g., 6g) is compatible with the nut specification . | Apply a lubricant (e.g., wax, oil, or MoS₂ paste) to the nut threads before installation. For HDG nuts, a lubricant can reduce the friction coefficient to the 0.04–0.16 range . Use HDZ nuts with a torque coefficient of 0.35, and apply torque at the upper limit of the recommended range to compensate for the high torque coefficient . |
2. Mechanism Analysis: Which Mechanism Dominates?
To determine which mechanism is the primary driver of the observed 30–50% reduction in prevailing torque, the evidence must be carefully weighed.
- Thread interference is a significant issue during the assembly of galvanized fasteners. The zinc coating can reduce the internal thread diameter to the point where the nut will not run freely onto the bolt . However, the standard practice for nuts in structural applications is to galvanize them as blanks and then tap the threads after galvanizing, removing the zinc from the thread surfaces to restore clearance . In this case, the interference is eliminated. The reduction in prevailing torque observed after assembly, therefore, is not primarily due to interference, but to the frictional properties of the coating.
- Surface lubricity is the dominant factor. The zinc coating of an HDG fastener has a coefficient of friction ≥0.30 when dry . This is a high-friction interface. A phosphate-coated and oiled nut, by contrast, is designed for low friction; the phosphate layer acts as a reservoir for oil, providing a much lower friction coefficient . The locking feature of the nut (e.g., a deformed thread, a nylon ring, or a metal locking element) must overcome both the friction of the thread interface and its own prevailing torque. On a high-friction HDG surface, the locking feature contributes a smaller proportion of the total prevailing torque, resulting in a lower measured value.
- Synergistic Effects: The two mechanisms are interrelated. If a nut is not properly overtapped after galvanizing, the thread interference can lead to higher installation torque and galling, particularly when used with a bolt that has a different surface treatment . However, for properly specified and manufactured HDG lock nuts, the prevailing torque reduction is overwhelmingly a function of the high friction of the zinc coating.
3. Quantified Impact of Coating on Torque
The following table provides a comparative analysis of friction coefficients and their impact on tightening torque.
| Surface / Coating | Friction Coefficient Range | Typical Application Torque Coefficient | Impact on Prevailing Torque |
|---|---|---|---|
| Phosphate Oil | 0.08 – 0.16 | ~0.15 | Locking feature provides the majority of prevailing torque. |
| Hot-Dip Galvanized (dry) | ≥ 0.30 | ~0.35 | High thread friction reduces the relative contribution of the locking feature, lowering the prevailing torque by 30–50%. |
| Hot-Dip Galvanized Lubricant | 0.08 – 0.16 (with MoS₂ or wax) | Variable | Lubricant restores a lower friction coefficient, increasing the relative contribution of the locking feature. |
4. Practical Guidance for Specifying and Using HDG Lock Hex Nuts
To achieve reliable performance from hot-dip galvanized lock hex nuts, the following practices are recommended:
- Specify Proper Nut Tapping: Ensure that the nuts are specified and manufactured to be tapped after galvanizing to the correct oversize. This restores the thread clearance and prevents assembly issues caused by coating thickness .
- Apply a Lubricant: For critical applications where prevailing torque is essential, apply a lubricant (wax, oil, or MoS₂ paste) to the nut threads before installation. This reduces the friction coefficient and allows the locking feature to function more effectively .
- Use Compatible Thread Classes: Ensure the bolt thread class (e.g., 6g) is compatible with the nut specification (e.g., 6H). This is particularly important for HDG nuts, as the coating can alter the effective thread fit .

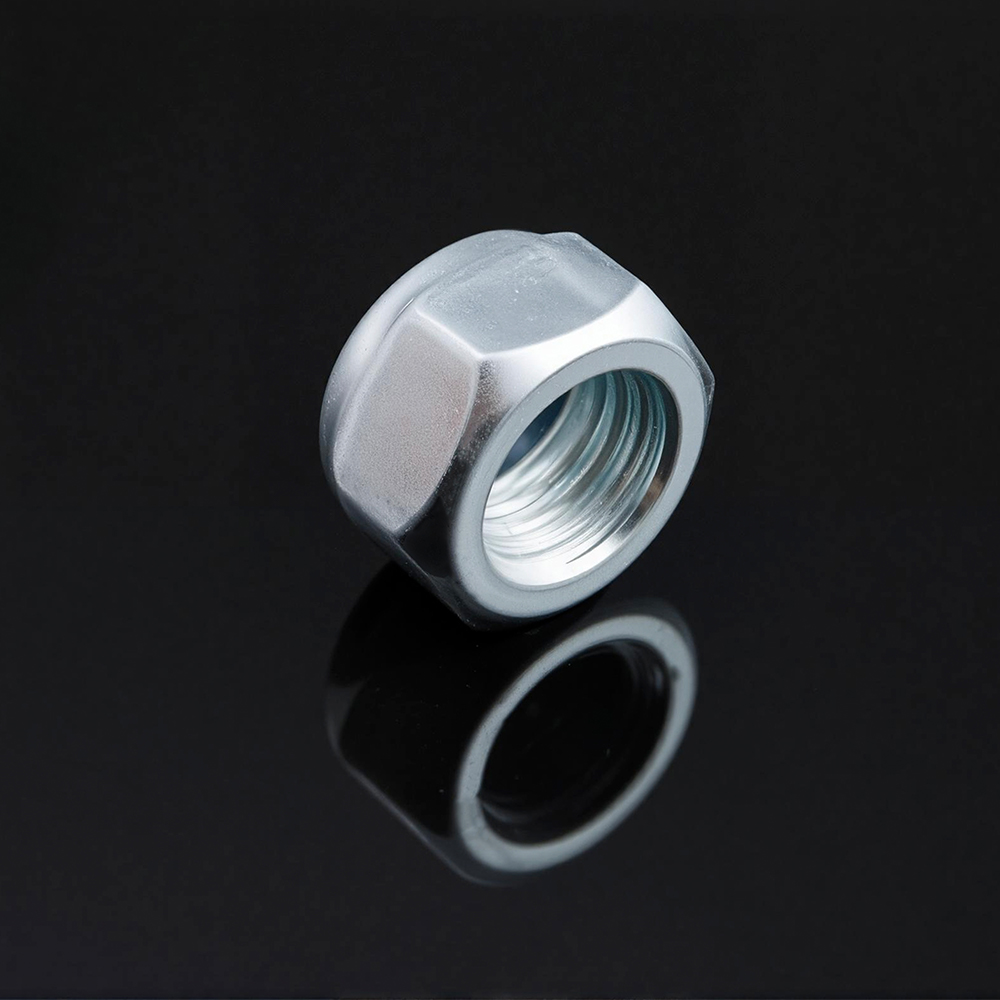

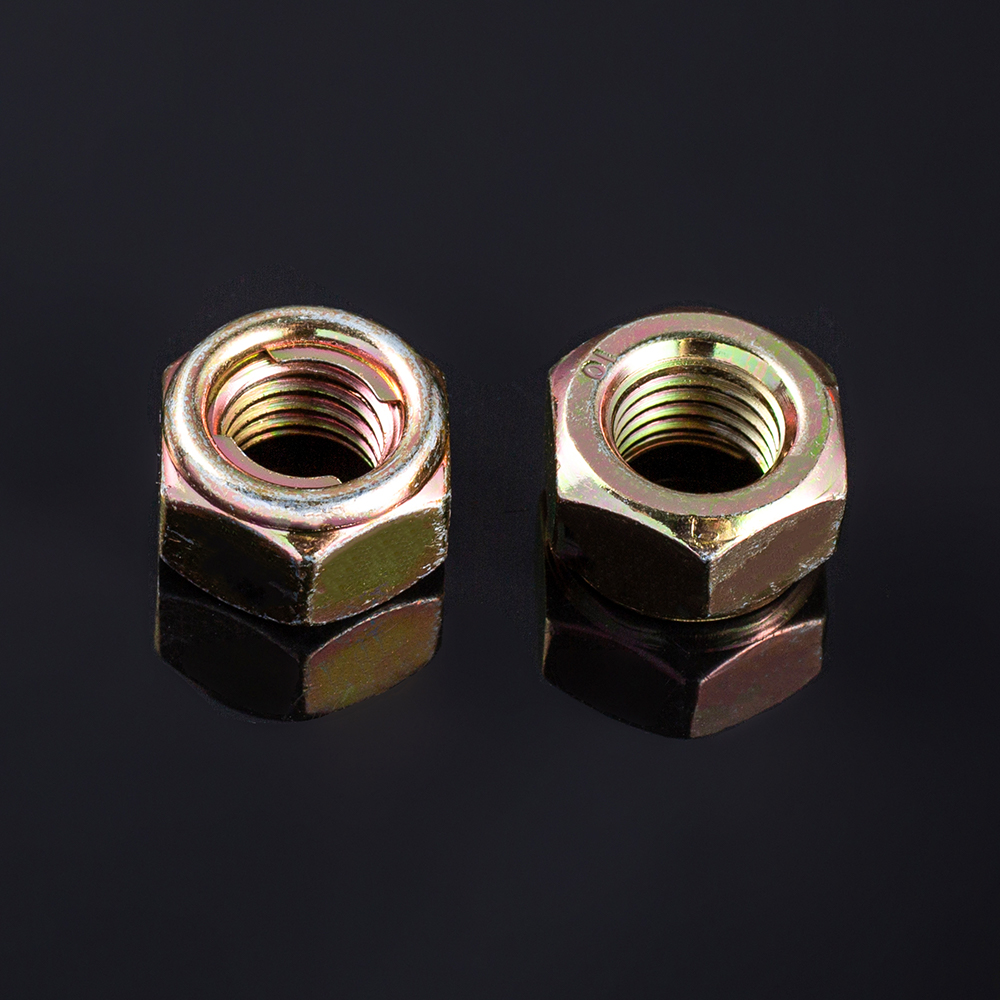

- Consider the Application Environment: If the prevailing torque requirement is critical and lubricant is not permissible, consider using an all-metal lock nut with a more aggressive locking design, or a nut with a different coating (e.g., a zinc-aluminum flake coating with an integrated lubricant).
5. Produksjons- og kvalitetsperspektiv
The precision of the tapping process and the consistency of the HDG coating are essential for delivering lock nuts that perform as expected. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) er et familieeid foretak under SEA Monies Metal Co., Ltd., som arver 20 års familieerfaring og kvalitetsarv innen metallproduksjon. Med Shengzhao Metals sterke produksjonskapasitet og fordeler i forsyningskjeden, spesialiserer vi oss på FoU, produksjon og globalt salg av metallprodukter av høy kvalitet. Ved å følge familiens streben etter presisjon, streng arbeidsinnstilling og langsiktig forpliktelse, leverer vi stabile og pålitelige produkter og tjenester til kunder over hele verden.
Ved å utnytte fabrikkens robuste FoU- og produksjonsevner, spesialiserer vi oss på høyfaste nagler, bolter, muttere, skiver, pinner, skruer og ulike ikke-standard tilpassede deler. Vårt produktspekter dekker materialer inkludert rustfritt stål, legert stål, aluminiumslegering, kobber og spesiallegeringer, ved å bruke prosesser som kald hodesmiing, varmsmiing og CNC-maskinering. Produktene våre eksporteres til over 25 land, og betjener mer enn 200 kunder.
Chance & Union is committed to seamlessly connecting "Manufactured in China" with the international market, providing global customers with one-stop fastening solutions from R&D to mass production through professional technology and exceptional quality. For HDG lock hex nuts, we provide overtapping specifications to ensure correct assembly, and can apply lubricants where required to achieve the necessary prevailing torque and clamp load performance.
6. Ofte stilte spørsmål (FAQ)
- Q1: Can I use a hot-dip galvanized lock hex nut without any lubrication and still achieve the required prevailing torque?
A: Yes, but the prevailing torque will be 30–50% lower than a phosphate-oiled nut due to the high friction of the zinc coating . For applications where prevailing torque is critical and lubricant is not allowed, consider using a nut with a different coating, or specify a lock nut with a more aggressive locking design. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) can recommend the optimal coating and locking mechanism for your specific requirements. - Q2: How should I specify a hot-dip galvanized nut to ensure correct assembly with a galvanized bolt?
A: Specify that the nuts are to be galvanized as blanks and then tapped after galvanizing to the appropriate oversize . Also, ensure that the bolt thread class (e.g., 6g) is compatible with the nut specification. For structural connections, follow the requirements of ASTM A563 for nuts and ASTM A153 for hardware coating . Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) provides detailed coating and tapping specifications with every shipment. - Q3: What is the recommended torque coefficient to use for tightening hot-dip galvanized lock hex nuts?
A: For hot-dip galvanized fasteners without a specialized lubricant, a torque coefficient of 0.35 is recommended, compared to 0.15 for phosphate-oiled or lubricated fasteners . This reflects the higher friction of the HDG coating. If a lubricant (e.g., MoS₂ or wax) is applied, the coefficient can be reduced to the 0.08–0.16 range. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) provides torque-tension data for our fasteners based on the specific coating applied.
