Flenshodemutter vs. standard sekskantmutter med skive: kvantifisere forskjellene i lagerspenningsfordeling og innstøpingsmotstand
Under høy forspenning kan valget mellom en flenshodemutter og en standard sekskantmutter med flat skive påvirker leddytelsen betydelig. Mens begge konfigurasjonene tar sikte på å øke lagerarealet og redusere overflatespenningen, avslører eksperimentelle data betydelige forskjeller i hvordan de fordeler trykket og motstår innstøping i fugematerialet.
1. Sammenligning av kontaktstress: kvantifiserte data
Følgende tabell viser kontaktspenningsdata for flenshodemuttere, vanlige sekskantmuttere og sekskantmuttere med skiver, målt under identiske forspenningsforhold (75 % av prøvebelastningen).
| Festekvalitet | Størrelse | Konfigurasjon | Kontaktstress (ksi) | Kontaktspenning (N/mm²) |
|---|---|---|---|---|
| 10.9 | M10 | Hode med flens | 36.3 | 250 |
| 10.9 | M16 | Hode med flens | 39.9 | 275 |
| 10.9 | M10 | Vanlig sekskant | 52.2 | 360 |
| 10.9 | M16 | Vanlig sekskant | 94.3 | 650 |
| 10.9 | M10 | Hex skive | 27.6 | 190 |
| 10.9 | M16 | Hex skive | 33.4 | 230 |
| 12.9 | M10 | Vanlig sekskant | 63.8 | 440 |
| 12.9 | M22 | Vanlig sekskant | 131 | 900 |
| 12.9 | M10 | Hex skive | 29 | 200 |
| 12.9 | M22 | Hex skive | 50.8 | 350 |
Datakilde: Kontaktspenningsmålinger fra designstudier med bolteforbindelser.
For en grad 10,9 M16-feste, produserer flenshodemutteren en kontaktspenning på omtrent 39,9 ksi, sammenlignet med 94,3 ksi for en vanlig sekskantmutter – en reduksjon på 57,7 %. Sekskantmutteren med skive oppnår 33,4 ksi, som representerer en reduksjon på 64,6 % fra den vanlige sekskantmutteren. For høyere styrke Grade 12,9 M22 festemidler, genererer den vanlige sekskantmutteren 131 ksi, mens skivekonfigurasjonen reduserer dette til 50,8 ksi, en reduksjon på 61,2 %.
2. Lagerspenningsfordeling: Trykkprofilforskjellen
Toppspenningsreduksjon fra flate skiver, selv om den er betydelig, når ikke nivået man ville forutsi basert utelukkende på kontaktareal. Testing på 1/2"-13 festemidler ved 80 % av bevisbelastningen viste at en herdet flat skive reduserte topptrykket med ca. 50 %, mens en flenshodefeste ga lastfordeling som er mer avhengig av individuell festemiddelgeometri.
Kontaktområdemålinger ved bruk av trykkindikerende film har avslørt at kontaktområdet under et flenshode kan variere fra i det vesentlige hele overflaten til et smalt bånd ved flensen OD, eller en ring nær klaringshullet. Denne variasjonen skyldes flensens avsmalning og stivheten til mutterkroppen. For sekskantmuttere med skiver oppnår ikke standard flat skive den fulle spenningsreduksjonen som er forutsagt av dens ytre diameter fordi skiven ikke er tykk nok til å fordele belastningen jevnt ut til OD . Tykkere skiver er mer effektive til å fordele belastninger og redusere stress i både skiven og skjøtene.
3. Innstøpingsmotstand: Forhindrer tap av forhåndsbelastning
Innstøping er lokalisert ettergivelse eller kompresjon av skjøtematerialet under mutterlageroverflaten. Det er en primær årsak til tidlig forspenningstap etter stramming. Både flenshodemutteren og sekskantmutteren med skive reduserer innstøping ved å senke kontaktspenningen ved lagerflaten.
- Flenshodemutter: Den integrerte flensen gir et større lagerareal som fordeler trykket over en bredere sone. Dette reduserer risikoen for at mutteren legges inn i mykere materialer som aluminium, tynne stålplater eller belagte overflater. Flensen forhindrer også overflateskader og reduserer risikoen for at mutteren trekker gjennom skjøtematerialet.
- Sekskantmutter med herdet skive: En riktig spesifisert herdet skive kan øke paknings- eller fugebelastningen med 30-50 % sammenlignet med ingen skive, ved å forhindre innstøping og fordele belastningen mer jevnt. Den kompenserer for uregelmessige overflateforhold og reduserer friksjonen ved lagerflaten.
4. Ytterligere ytelseshensyn
- Dreiemoment-spenningsforhold: Radiusen til kontaktområdet påvirker dreiemomentet som kreves for å generere en gitt forspenning. Når det oppstår kontakt ved ytre diameter av flensen, er motstandsmomentet høyere, og for samme inngangsmoment genereres mindre boltspenning. Tester har vist at forskjellen mellom kontakt med indre diameter og ytre diameter kan redusere spenningen med 10-15 %.

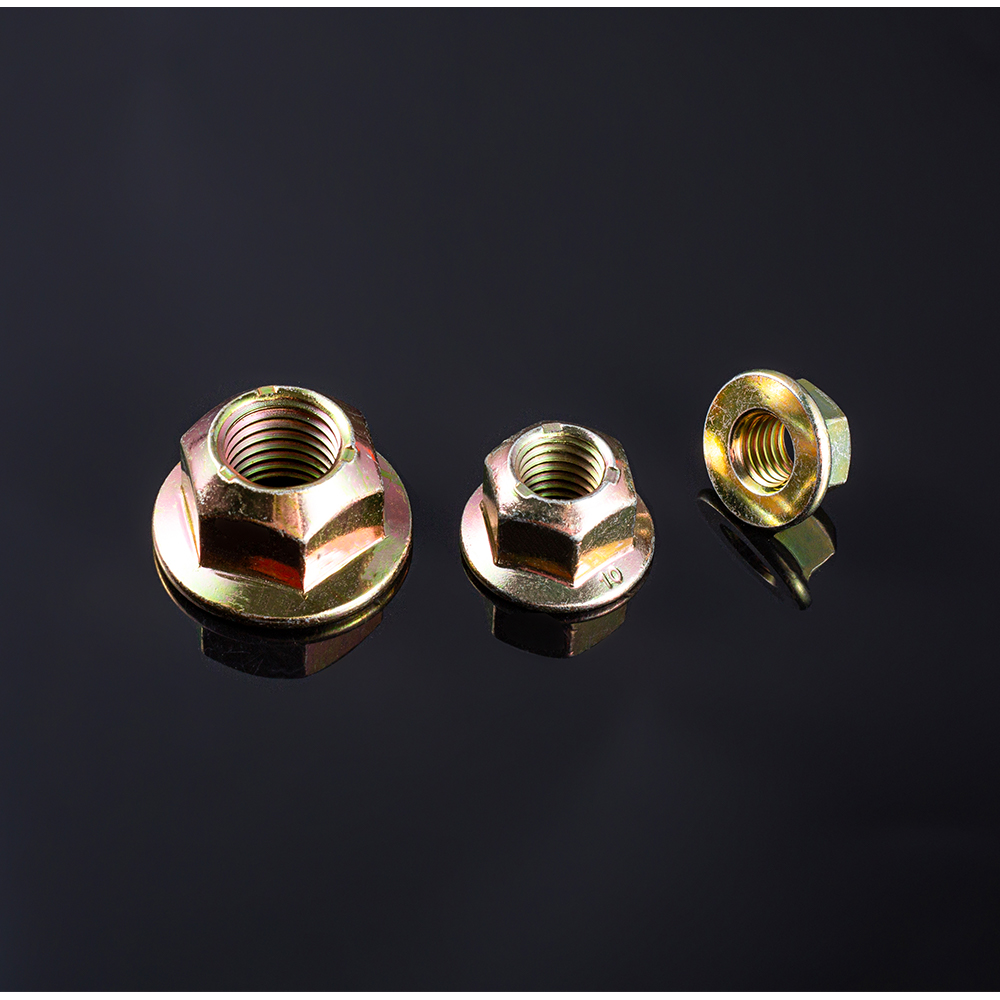

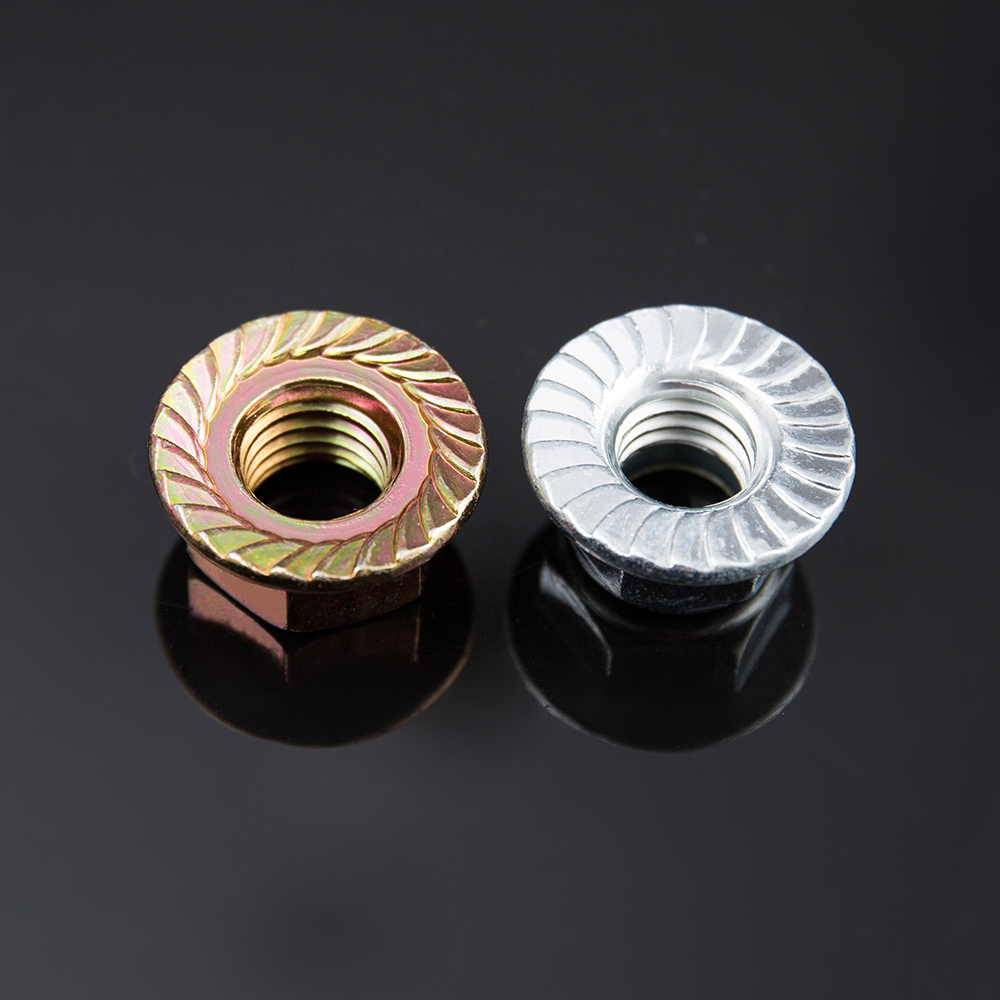

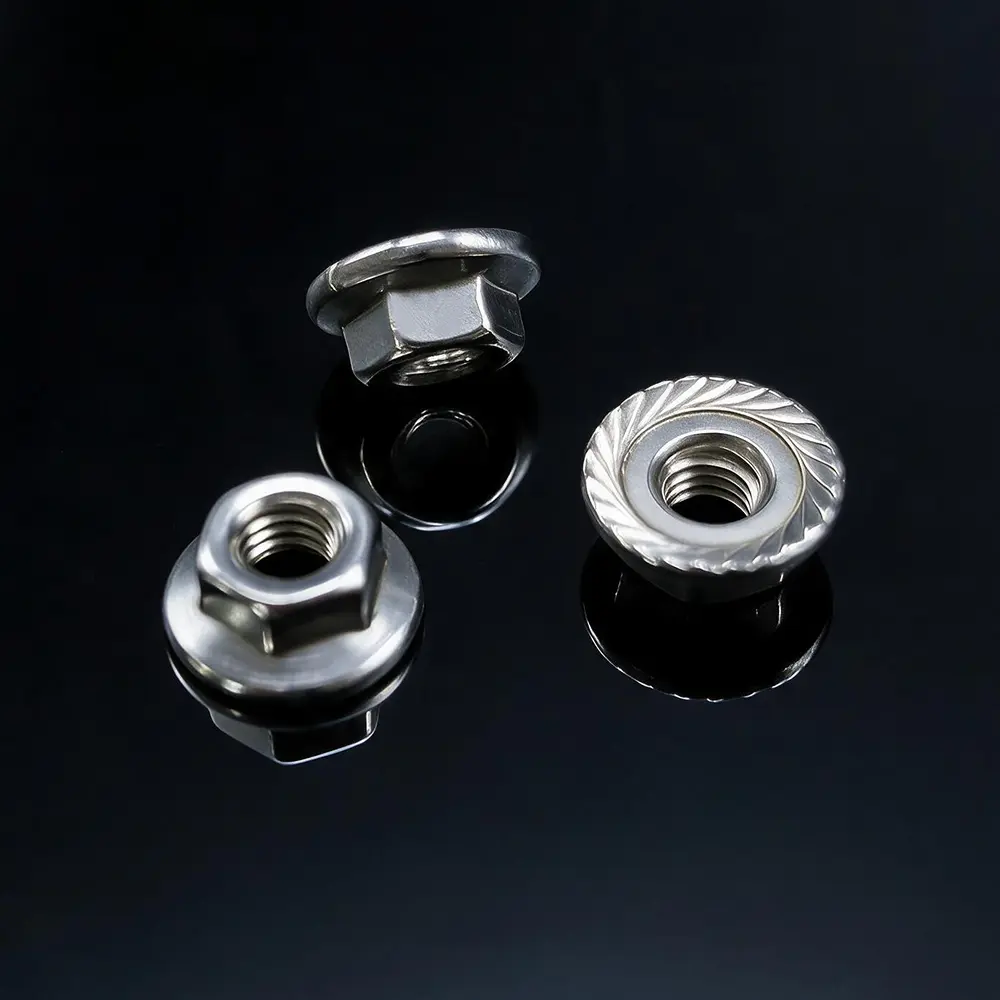

- Antivibrasjonsytelse: Sagte flensmuttere (ofte kalt whiz-muttere) har tenner på lagerflaten som biter seg inn i den parrende overflaten, og gir en mekanisk låsevirkning som motstår å løsne under vibrasjon. Glatte flensmuttere gir ikke denne låseeffekten.
- Overflateskader: Sagte flensmuttere kan skade malte, anodiserte eller myke overflater. For ferdige eller kosmetiske applikasjoner foretrekkes glatte flensmuttere eller standard sekskantmuttere med skiver.
5. Produksjons- og kvalitetsperspektiv
Konsekvent flensgeometri og kontrollerte produksjonstoleranser er avgjørende for å oppnå fordelene med belastningsfordeling ved flenshodemuttere. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) er et familieeid foretak under SEA Monies Metal Co., Ltd., som arver 20 års familieerfaring og kvalitetsarv innen metallproduksjon. Med Shengzhao Metals sterke produksjonskapasitet og fordeler i forsyningskjeden, spesialiserer vi oss på FoU, produksjon og globalt salg av metallprodukter av høy kvalitet. Ved å følge familiens streben etter presisjon, streng arbeidsinnstilling og langsiktig forpliktelse, leverer vi stabile og pålitelige produkter og tjenester til kunder over hele verden.
Ved å utnytte fabrikkens robuste FoU- og produksjonsevner, spesialiserer vi oss på høyfaste nagler, bolter, muttere, skiver, pinner, skruer og ulike ikke-standard tilpassede deler. Vårt produktspekter dekker materialer inkludert rustfritt stål, legert stål, aluminiumslegering, kobber og spesiallegeringer, ved å bruke prosesser som kald hodesmiing, varmsmiing og CNC-maskinering. Produktene våre eksporteres til over 25 land, og betjener mer enn 200 kunder.
Chance & Union er forpliktet til å sømløst koble "Produsert i Kina" med det internasjonale markedet, og gi globale kunder one-stop-festeløsninger fra FoU til masseproduksjon gjennom profesjonell teknologi og eksepsjonell kvalitet.
6. Ofte stilte spørsmål (FAQ)
- Q1: Erstatter en flenshodemutter helt behovet for en herdet skive?
A: I de fleste bruksområder, ja, fordi flensen gir et større lagerareal og fordeler belastningen effektivt. Men for svært myke materialer, slissede hull eller der fugeoverflaten er uregelmessig, kan det likevel være nødvendig med en herdet skive for å hindre innstøping og sikre jevn lastfordeling. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) kan anbefale riktig konfigurasjon basert på ditt spesifikke fellesdesign og materiale. - Spørsmål 2: Hvorfor viser kontaktspenningsdataene at en sekskantmutter med en skive fungerer bedre enn en flenshodemutter for enkelte størrelser?
A: Dataene gjenspeiler kontaktspenning ved lageroverflaten. En herdet skive med riktig størrelse kan noen ganger fordele belastningen mer effektivt enn flensen til en mutter, spesielt hvis flensgeometrien ikke skaper full kontakt. Standard flat skive, når den brukes med en bolt, har blitt observert å fordele spenningen mer jevnt enn flensen i visse tester. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) kan gi spesifikke anbefalinger og produktdata for applikasjonen din. - Q3: Hva er hovedytelsesforskjellen mellom en tagget flensmutter og en glatt flensmutter?
A: Sagte flensmuttere gir en mekanisk låsevirkning ved å bite seg inn i den parrende overflaten, som motstår å løsne under vibrasjon. Glatte flensmuttere fordeler belastningen uten å markere overflaten og brukes der overflatefinish må bevares. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) tilbyr begge typer og kan gi råd om det beste valget for dine monteringsforhold.
DIN 6923 Flensmutter vs. DIN 934 sekskantmutter med skive: Hvordan påvirker flensdiameter og utløpstoleranse forspenningsretensjon via kontaktspenning og innstøpingsmotstand?
Valget mellom a DIN 6923 flensmutter og en DIN 934 sekskantmutter med separat skive er en kritisk avgjørelse i bolteforbindelsesdesign. Mens begge konfigurasjonene tar sikte på å fordele lagerspenning og motstå innstøping, fører deres geometriske og toleranseforskjeller til kvantifiserbare forskjeller i kontaktspenningsfordeling og følgelig forspenningsretensjon. Denne artikkelen undersøker hvordan flensens ytre diameter (dw) og utløpstoleransen til DIN 6923-mutteren oversettes til distinkt mekanisk oppførsel.
1. Dimensjonssammenligning: DIN 6923 flensmutter vs. DIN 934 sekskantmutter med skive
Den integrerte flensen til DIN 6923-mutteren gir en definert, konsistent lageroverflategeometri. I motsetning er DIN 934-mutteren avhengig av en separat skive, som introduserer ytterligere toleranser og monteringsvariasjoner. Følgende tabell sammenligner nøkkellageroverflatedimensjoner for M10 og M16 størrelser.
| Parameter | DIN 6923 flensmutter (M10) | DIN 934 sekskantmutterskive (M10) | DIN 6923 flensmutter (M16) | DIN 934 sekskantmutterskive (M16) |
|---|---|---|---|---|
| Ytre lagerdiameter (dw) min | 19,6 mm | ~18,0 mm (skive OD) | 31,9 mm | ~30,0 mm (skive OD) |
| Innvendig lagerdiameter (da) maks | 10,8 mm | ~11,0 mm (skive ID) | 17,3 mm | ~17,0 mm (skive ID) |
| Lagerområde | ~214 mm² | ~160 mm² | ~560 mm² | ~480 mm² |
| Utløpstoleranse (ansikt til gjengeakse) | I henhold til ISO 4759-1 | Skive legger til toleransestabling | I henhold til ISO 4759-1 | Skive legger til toleransestabling |
Datakilde: DIN 6923 dimensjoner fra Westfield Fasteners .
2. Kontakt stressfordeling: Hva forskningen viser
Eksperimentell og FEM-forskning har avdekket viktige egenskaper ved lagertrykkfordeling under flensmuttere.
- Ujevn radiell fordeling: Tredimensjonale fotoelastiske eksperimenter har vist at trykkfordelingen på lagerflaten til sekskantede flensmuttere ikke er jevn. Trykket konsentreres til den indre delen av flensen, mens trykket på den ytre delen reduseres til nesten null. Dette betyr at det effektive lastbærende området er mindre enn hele flensområdet tilsier.
- Asymmetrisk distribusjon: Den samme forskningen viser at spenningsfordelingen i boltforbindelsen og trykkfordelingen på flensmutterens lagerflate er aksialt asymmetrisk, tilsvarende den asymmetriske formen til den gjengede delen. Denne asymmetrien bidrar til løsnemekanismen.
- Effekter på flensgeometri: Elasto-plast FEM-analyse har bekreftet at flenstykkelse og flenshellingsvinkel i stor grad påvirker både kontaktspenningsfordeling og permanent setting (innstøping) ved lageroverflaten. En godt utformet flensgeometri kan dempe konsentrasjonen av spenning i den indre kanten.
For en standard sekskantmutter med skive er kontakttrykket også ujevnt, men tilstedeværelsen av en separat skive introduserer ytterligere variabler: skiven er kanskje ikke perfekt sentrert, og dens deformasjon under belastning kan påvirke trykkprofilen.
3. Innebygging og forbelastningsretensjon
Innstøping – den lokale plastiske deformasjonen av lagerflaten under mutteren eller skiven – er en primær årsak til tap av forspenning etter tiltrekking.
- DIN 6923 Flensmutter: Det større lagerområdet til flensmutteren reduserer kontaktspenningen for en gitt forspenning, og reduserer derved innstøpingsdybden. Men fordi trykket konsentrerer seg nær den indre kanten av flensen, er spenningsreduksjonen mindre enn en enkel arealforholdsberegning tilsier. Bruken av en takket flens (med tenner) kan forbedre låsingen ved å bite seg fast i motflaten, men dette øker også overflateskader og kan redusere gjenbrukbarheten av forbindelsen.
- DIN 934 sekskantmutter med skive: En riktig spesifisert herdet skive kan øke fugebelastningen med 30-50 % sammenlignet med ingen skive, ved å forhindre innstøping og fordele belastningen mer jevnt. Effektiviteten avhenger imidlertid av skivens hardhet, tykkelse og justering. En skive som er for tynn vil ikke fordele belastningen ut til OD, noe av fordelen.
4. Produksjons- og kvalitetsperspektiv
Konsekvent flensgeometri og kontrollerte produksjonstoleranser er avgjørende for å oppnå fordelene med belastningsfordeling ved flenshodemuttere. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) er et familieeid foretak under SEA Monies Metal Co., Ltd., som arver 20 års familieerfaring og kvalitetsarv innen metallproduksjon. Med Shengzhao Metals sterke produksjonskapasitet og fordeler i forsyningskjeden, spesialiserer vi oss på FoU, produksjon og globalt salg av metallprodukter av høy kvalitet. Ved å følge familiens streben etter presisjon, streng arbeidsinnstilling og langsiktig forpliktelse, leverer vi stabile og pålitelige produkter og tjenester til kunder over hele verden.
Ved å utnytte fabrikkens robuste FoU- og produksjonsevner, spesialiserer vi oss på høyfaste nagler, bolter, muttere, skiver, pinner, skruer og ulike ikke-standard tilpassede deler. Vårt produktspekter dekker materialer inkludert rustfritt stål, legert stål, aluminiumslegering, kobber og spesiallegeringer, ved å bruke prosesser som kald hodesmiing, varmsmiing og CNC-maskinering. Produktene våre eksporteres til over 25 land, og betjener mer enn 200 kunder.
Chance & Union er forpliktet til å sømløst koble "Produsert i Kina" med det internasjonale markedet, og gi globale kunder one-stop-festeløsninger fra FoU til masseproduksjon gjennom profesjonell teknologi og eksepsjonell kvalitet.
5. Frequently Asked Questions (FAQ)
- Q1: Does a DIN 6923 flange nut completely replace the need for a hardened washer?
A: Yes, in most applications. The integral flange provides a larger bearing surface and distributes the load effectively. However, for very soft materials, slotted holes, or where the joint surface is irregular, a hardened washer may still be necessary to prevent embedding and ensure uniform load distribution. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) kan anbefale riktig konfigurasjon basert på ditt spesifikke fellesdesign og materiale. - Q2: Why is the contact stress under a flange nut not uniformly distributed across the entire flange?
A: Photoelastic experiments have shown that pressure concentrates at the inner part of the flange, while the pressure at the outer part is reduced to near zero . This is due to the stiffness of the nut body and the geometry of the flange. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ensures precise flange geometry to optimize load distribution. - Q3: What is the effect of flange slope angle on preload retention?
A: Elasto-plastic FEM analysis has shown that the flange slope angle substantially influences both contact stress distribution and permanent set at the bearing surface . An optimized flange slope angle helps to distribute the load more uniformly, reducing stress concentrations and the associated embedding that causes preload loss. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) can provide guidance on optimal flange geometry for your specific application.
