Forhindrer gjengestripping i strukturelle forbindelser: Synergistisk kontroll av prøvebelastning og hardhet for ASTM A563 DH-muttere med ASTM A490-bolter
I strukturelle stålforbindelser avhenger integriteten til boltforbindelsen av et grunnleggende prinsipp: mutteren må være minst like sterk som bolten. For høyfaste ASTM A490 bolter (150 ksi minimum strekkstyrke), er den spesifiserte mutteren ASTM A563 klasse DH. En upassende mutter eller mutter av lavere kvalitet skaper et "svak ledd" der muttertrådene kan strippes før bolten når full belastningskapasitet - en skjult feilmodus som kan føre til katastrofal skjøtesvikt. Denne artikkelen forklarer hvordan den synergistiske kontrollen av prøvebelastning og hardhet sikrer at trådstripping ikke forekommer.
1. Styrketilpasning: Kjerneprinsippet
Valget av riktig mutterkvalitet er den første forsvarslinjen mot gjengestriping. ASTM A490-bolter er blant de strukturelle boltene med høyest styrke som er tilgjengelige, og de krever en mutter med tilsvarende styrke.
| Boltklasse | Minimum strekkfasthet | Anbefalt mutter (vanlig) | Muttersikker belastningsbelastning |
|---|---|---|---|
| ASTM A490 (type 1) | 150 000 psi | ASTM A563 klasse DH | 175 000 psi |
| ASTM A490 (galvanisert) | 150 000 psi | ASTM A563 klasse DH (smurt) | 150 000 psi |
| ASTM A490 (type 3, forvitring) | 150 000 psi | ASTM A563 klasse DH3 | 175 000 psi |
2. Proof Load: Den kvantitative garantien mot stripping
Sikkerhetsbelastning er den spesifiserte aksiale strekkbelastningen som en mutter må tåle uten gjengestriping eller permanent deformasjon. For en ASTM A563 Grade DH-mutter er bevisbelastningen 175 000 psi for vanlige (ikke-belagte) muttere.
- Designhensikt: Mutterens motstandskraft overstiger boltens minste strekkfasthet (150 000 psi for A490). Dette sikrer at under boltens designbelastning, vil ikke mutteren løsne. Hvis en mutter av lavere kvalitet (f.eks. klasse C) ble brukt, ville mutterens bevisbelastning være lavere, noe som skaper risikoen for at muttergjengene ville svikte før bolten nådde sin spesifiserte kapasitet.
- Belagte festemidler: For varmgalvaniserte konstruksjonsmontasjer reduseres belastningsbelastningen for Grade DH muttere til 150 000 psi. Denne reduksjonen står for dimensjonsendringene og friksjonseffektene til sinkbelegget. Galvaniserte DH-muttere må også smøres for å minimere gnaging under montering.
3. Hardhet: Sikkerheten på materialnivå
Hardhet (Rockwell C, HRC) er den andre kritiske kontrollparameteren. Det sikrer at muttermaterialet har den nødvendige styrke og duktilitet for å motstå deformasjon under belastning. ASTM A563 Grade DH muttere er bråkjølt og temperert for å oppnå et spesifisert hardhetsområde.
| Mutterklasse | Hardhetsområde (HRC) | Formål |
|---|---|---|
| ASTM A563 klasse DH | C24 – C38 | Sikrer tilstrekkelig styrke for å møte bevisbelastning, samtidig som den opprettholder nok duktilitet for å unngå sprø brudd. |
| ASTM A563 klasse C | B78 – C38 | Lavere minimum hardhet; egnet for A325 bolter, men utilstrekkelig for A490. |
- Tilstrekkelig styrke og duktilitet: C24-minimumshardheten sikrer at mutteren har materialstyrken til å møte dens prøvebelastning. Den maksimale C38-hardheten forhindrer at mutteren blir for sprø, noe som kan føre til brudd under sjokkbelastning eller under installasjon.
- Kompatibilitet med bolthardhet: ASTM A490-bolter har et hardhetsområde på C33–C38. Grade DH-mutterens hardhetsområde (C24–C38) er utformet for å være kompatibelt, og sikrer at gjengene til begge komponentene under belastning deformeres på en forutsigbar og kontrollert måte, noe som reduserer risikoen for at gjengene gnager eller skrapes.
4. Synergistisk effekt: Bevis belastning og hardhet som fungerer sammen
Bevisbelastning og hardhet er ikke uavhengige krav; de er to sider av samme tekniske mynt. Bevisbelastningstesten bekrefter at mutterenheten kan tåle den spesifiserte belastningen uten feil. Hardhetstesten bekrefter at materialets mikrostruktur har blitt korrekt varmebehandlet for å gi den nødvendige styrken for den bevisbelastningen. En mutter kan teoretisk oppfylle kravet til prøvelast med et materiale som er for hardt (sprøtt) eller for mykt (utsatt for deformasjon), men hardhetsområdet sikrer at mutteren har både den nødvendige styrken og den nødvendige duktiliteten for pålitelig langtidsbruk.
5. Produksjons- og kvalitetsperspektiv

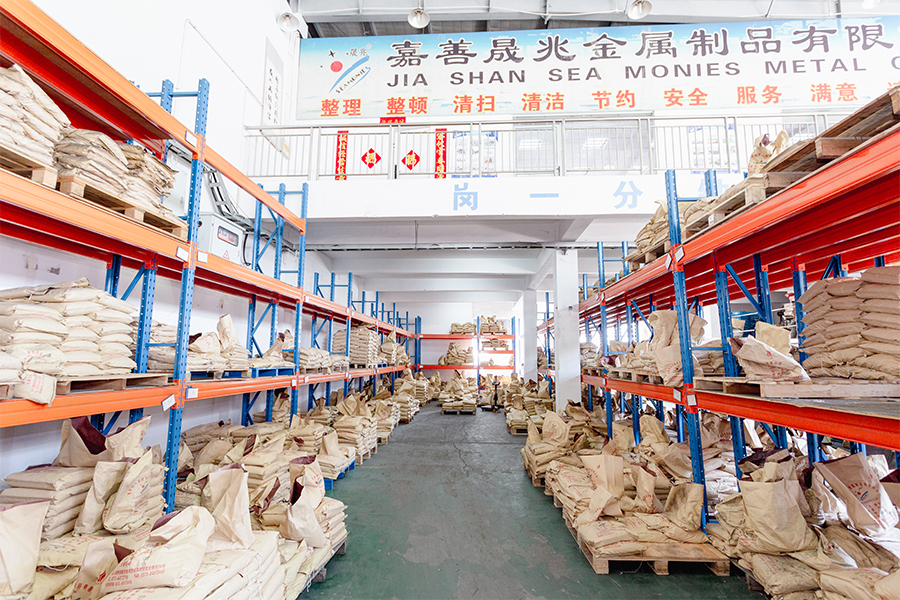

Konsekvent oppnåelse av bevisbelastning og hardhetsspesifikasjoner krever presis kontroll av materialvalg, varmebehandling og produksjonsprosesser. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) er et familieeid foretak under SEA Monies Metal Co., Ltd., som har arvet 20 års familieerfaring og kvalitetsarv innen metallproduksjon. Med Shengzhao Metals sterke produksjonskapasitet og fordeler i forsyningskjeden, spesialiserer vi oss på FoU, produksjon og globalt salg av metallprodukter av høy kvalitet. Ved å følge familiens streben etter presisjon, streng arbeidsinnstilling og langsiktig forpliktelse, leverer vi stabile og pålitelige produkter og tjenester til kunder over hele verden.

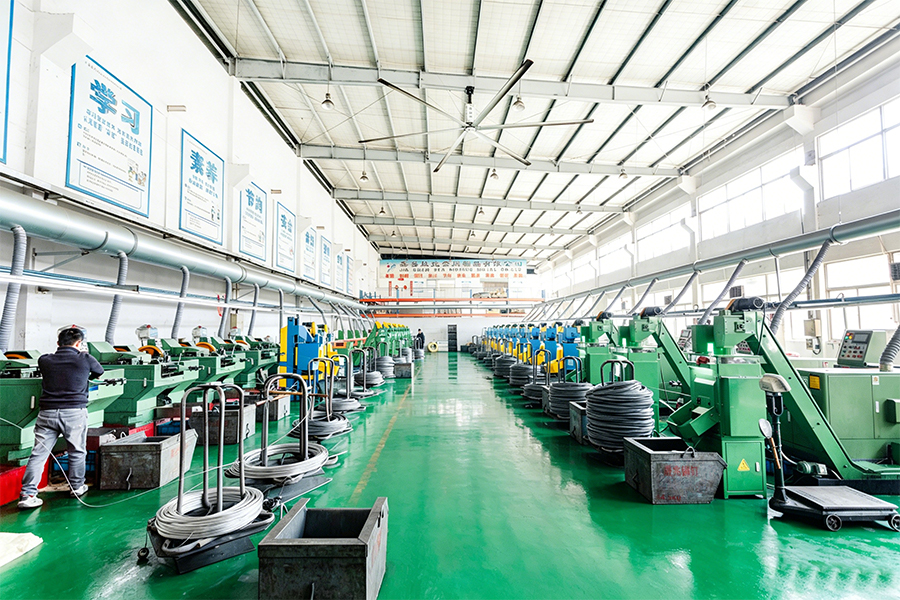

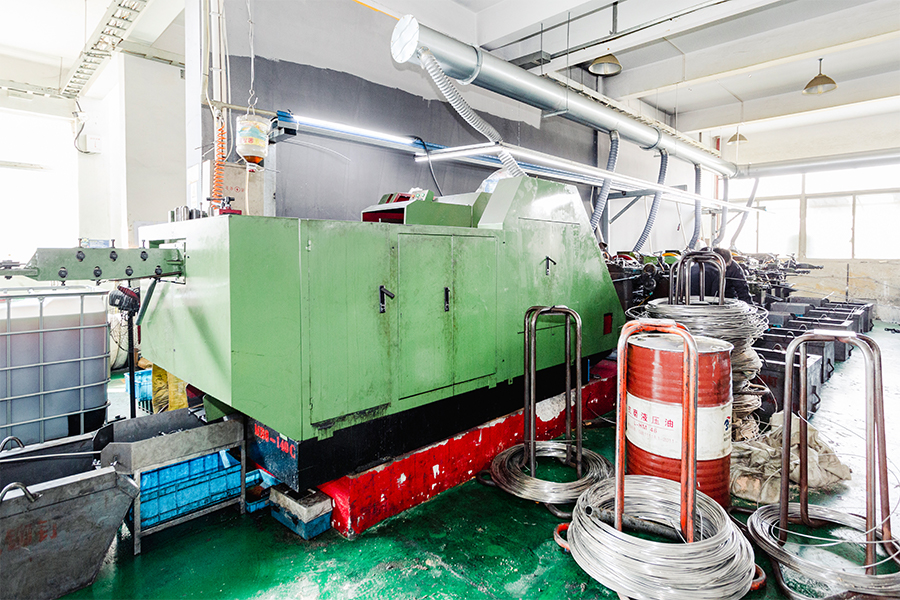

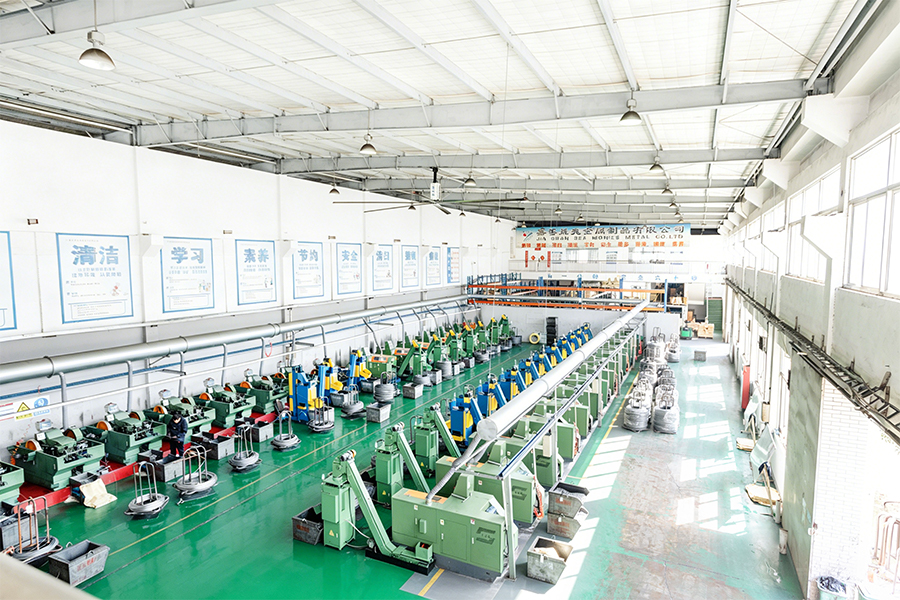

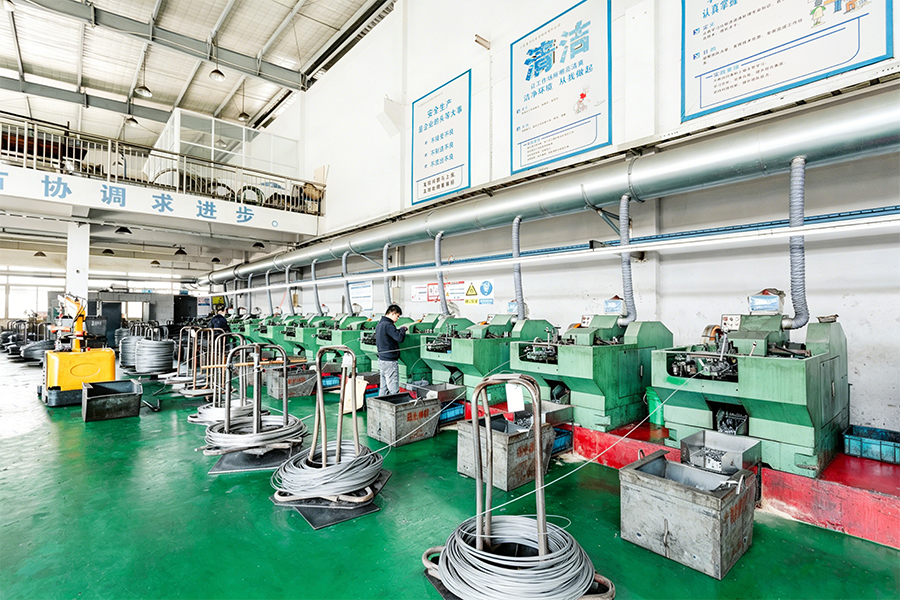

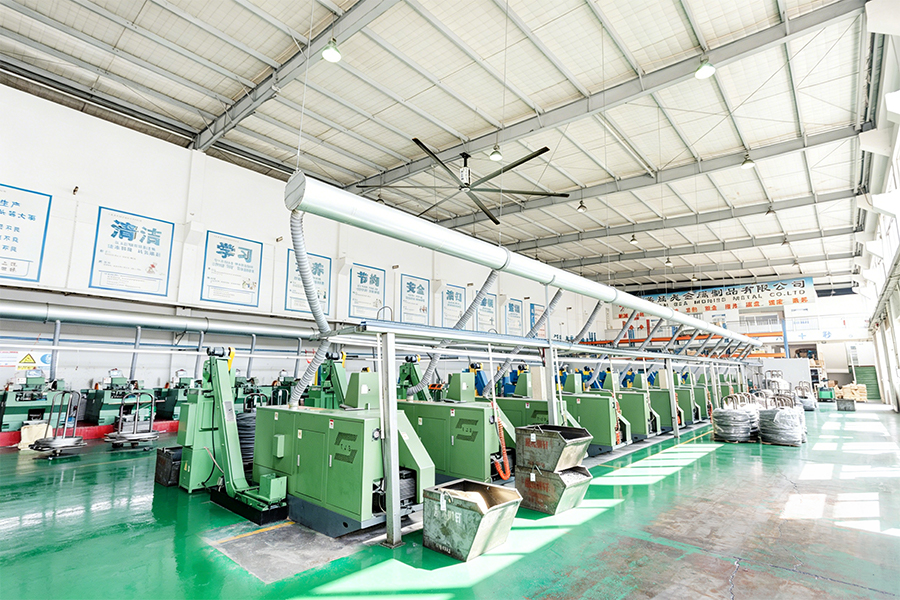

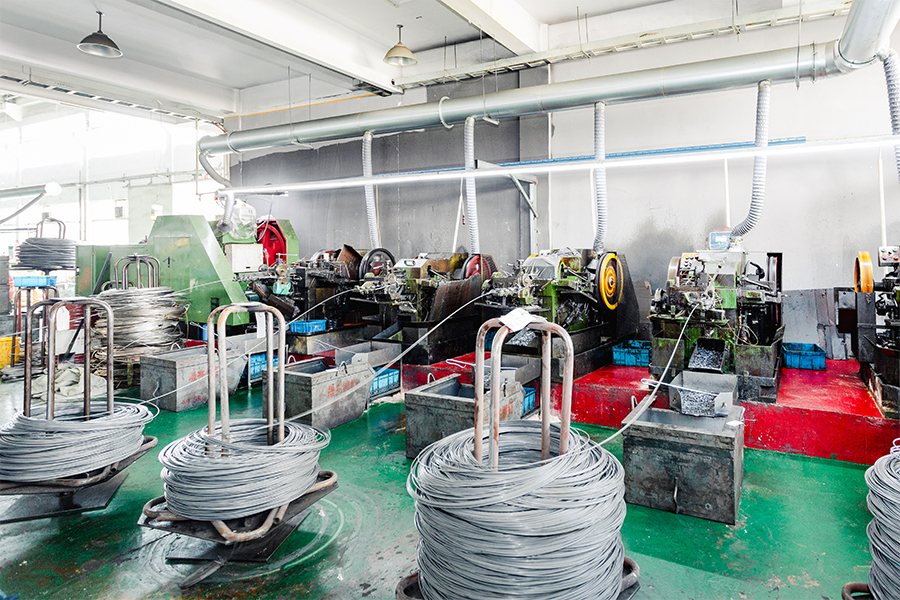

Ved å utnytte fabrikkens robuste FoU- og produksjonsevner, spesialiserer vi oss på høyfaste nagler, bolter, muttere, skiver, pinner, skruer og ulike ikke-standard tilpassede deler. Vårt produktspekter dekker materialer inkludert rustfritt stål, legert stål, aluminiumslegering, kobber og spesiallegeringer, ved å bruke prosesser som kald hode, varmsmiing og CNC-maskinering. Produktene våre eksporteres til over 25 land, og betjener mer enn 200 kunder.
Chance & Union er forpliktet til sømløst å koble "Produsert i Kina" med det internasjonale markedet, og gi globale kunder one-stop-festeløsninger fra FoU til masseproduksjon gjennom profesjonell teknologi og eksepsjonell kvalitet. For strukturelle muttere , leverer vi fullstendige materialtestsertifikater (MTC) og bevisbelastningstestrapporter for hver batch, og sikrer samsvar med ASTM A563 Grade DH-krav.
6. Ofte stilte spørsmål (FAQ)
- Q1: Kan jeg bruke en ASTM A194 Grade 2H mutter i stedet for en A563 Grade DH mutter med en A490 bolt?
A: Ja. ASTM A194 Grad 2H tunge sekskantmuttere anses som en akseptabel ekvivalent for ASTM A563 Grade DH muttere og kan brukes i stedet for dem. For belagte applikasjoner må imidlertid testing av belegg, overtapping, smøring og rotasjonskapasitet være i samsvar med ASTM A563-kravene. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) kan levere både A563 DH og A194 2H muttere, og kan gi råd om passende erstatning for din spesifikke applikasjon. - Q2: Hva skjer hvis jeg bruker en grad C-mutter med en ASTM A490-bolt?
A: Dette er en mismatch som skaper et svakt ledd i leddet. En mutter av klasse C har en lavere motstandskraft og hardhet enn det som kreves for en A490-bolt. Under belastning vil muttergjengene sannsynligvis avskalles før bolten når sin fulle strekkkapasitet, noe som fører til en skjult feil som kan føre til at skjøten svikter uventet. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) anbefaler på det sterkeste å følge de spesifiserte reglene for karaktertilpasning for å sikre strukturell sikkerhet. - Q3: Hvordan verifiserer jeg at en Grade DH-mutter oppfyller hardhetskravet?
A: Hardheten er verifisert gjennom Rockwell (HRC) testing utført på en representativ prøve fra hver produksjonsbatch. Resultatene er dokumentert på materialprøvesertifikatet. Feltinspektører kan også utføre bærbar hardhetstesting som en del av kvalitetssikringen, selv om en kalibrert testblokk anbefales for nøyaktighet. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) gir hardhetstestrapporter med hver forsendelse for å bekrefte samsvar.
